Ébavurage des blocs hydrauliques : un levier essentiel pour la fiabilité des équipements lourds
Dans les industries lourdes, la fiabilité des machines dépend fortement des performances du système hydraulique.

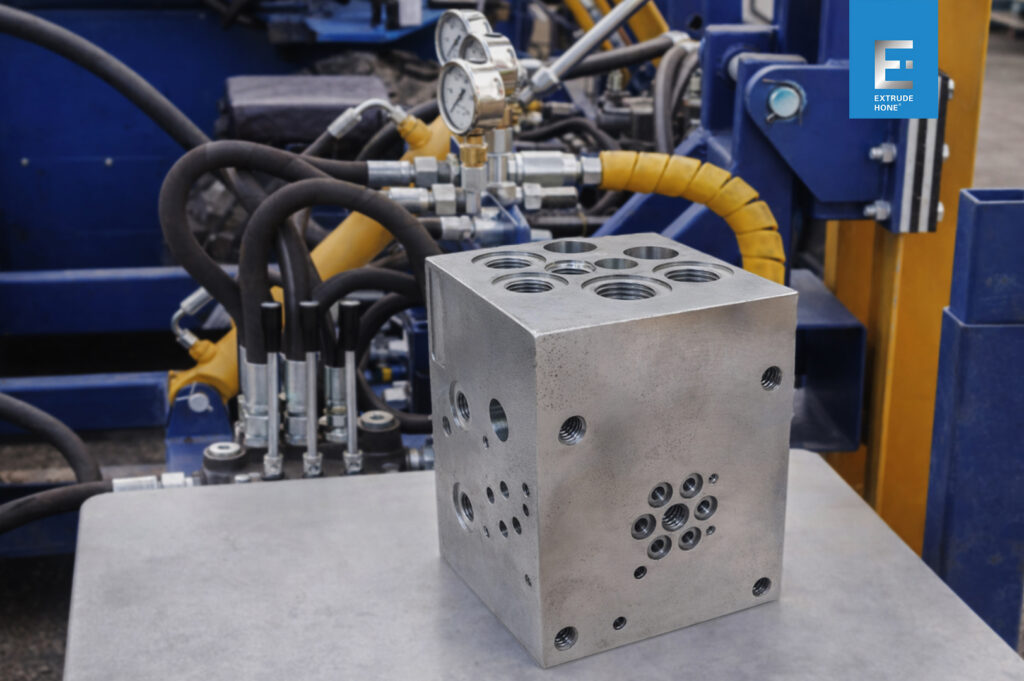

Des pelles hydrauliques aux tunneliers, le système hydraulique de chaque machine repose sur un usinage de précision, des canaux de circulation d’huile propres et un débit de fluide parfaitement contrôlé. Au cœur de ces systèmes se trouvent les blocs hydrauliques.
Cependant, même avec un usinage et un fraisage précis à commande numérique des axes, les bavures restent inévitables.
Et dans les environnements à haute pression, ne pas éliminer les bavures n’est pas seulement un problème de qualité, c’est un facteur de défaillance.
Les bavures dans les composants hydrauliques : un risque caché mais critique
Au cours du processus de fabrication — qu’il s’agisse d’usinage CNC, de découpe, de perçage ou de moulage sous pression (aluminium moulé, fonte, acier au carbone, acier inoxydable ou même titane) —, des bavures se forment sur les arêtes, les trous, les orifices et les éléments internes.
Ces arêtes vives et ces particules libres posent un problème en particulier dans :

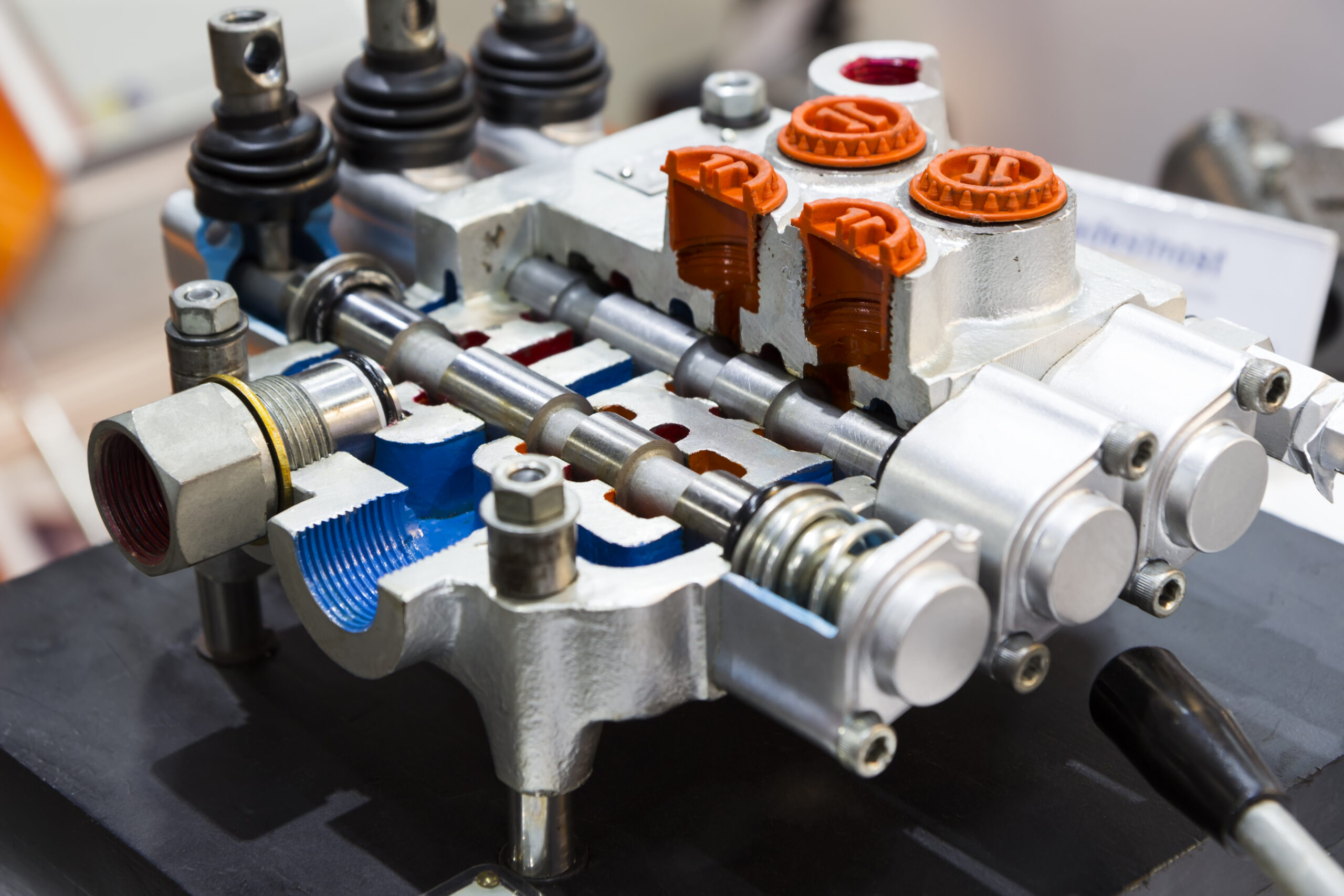

- les vannes hydrauliques
- les systèmes de commande directionnels
- les pompes et les actionneurs
- les circuits hydrauliques complexes
Risque de contamination et de défaillance
Si l’élimination des bavures est incomplète :
- Les particules circulent dans l’huile hydraulique,
- Les filtres s’encrassent prématurément,
- Les vannes se grippent ou tombent en panne,
- Les pompes subissent une usure interne.
Ce risque de contamination a un impact direct sur :
- L’efficacité de la transmission hydraulique,
- Le débit optimal dans les canaux de circulation,
- Les performances globales du système hydraulique.
Dans les équipements lourds, cela peut rapidement entraîner des fuites d’huile, une instabilité de la pression et des temps d’arrêt de la machine
Le coût réel : maintenance, temps d’arrêt et retards sur le chantier
Un ébavurage insuffisant des composants hydrauliques a des conséquences opérationnelles immédiates.
Charges de maintenance
La contamination nécessite souvent :
- Un nettoyage complet du circuit hydraulique
- Le remplacement des filtres et des vannes
- La révision ou le remplacement de la pompe
Même avec un nettoyage à l’air comprimé ou à l’eau sous haute pression, il est difficile d’éliminer les débris incrustés si les bavures n’ont pas été correctement éliminées à la source.
Coûts directs et indirects
Bien sûr, ces problèmes entraînent :
- Un coût de pièces de rechange élevé,
- une augmentation des interventions de maintenance et d’assistance,
- des interruptions de production
Mais l’impact le plus important se fait sentir sur les opérations. Sur un chantier, une seule défaillance peut :
- immobiliser une machine entière
- retarder les délais du projet
- et entraîner des pénalités et le mécontentement du client…
Dans les secteurs qui reposent sur des volumes de production importants et en grande série ou un fonctionnement en continu, cela devient un risque commercial majeur.
Pourquoi les méthodes d’ébavurage traditionnelles ne suffisent pas
De nombreux fabricants s’appuient encore sur l’ébavurage manuel, le nettoyage à l’eau sous pression, des outils d’ébavurage ou des outils robotisés. Cependant, ces approches se heurtent à des difficultés face à :
- des géométries complexes
- des trous qui se croisent et des orifices internes
- des arêtes internes inaccessibles
Ces limitations incluent des résultats variables, une dépendance vis-à-vis de l’opérateur et, surtout, une élimination incomplète des bavures
Même les services d’usinage spécialisés ne peuvent garantir un ébavurage efficace sur toutes les zones internes.
Ébavurage thermique : une technologie de pointe pour les composants hydrauliques complexes
L’ébavurage thermique, développé par Extrude Hone, est une technologie de pointe spécialement conçue pour l’ébavurage de composants hydrauliques présentant des géométries internes complexes.
Fonctionnement du process d’ébavurage thermique
Le procédé utilise un mélange gazeux d’ébavurage thermique dans une chambre fermée hermétiquement.
Une bougie d’allumage provoque une réaction thermique contrôlée et de courte durée, parfois appelée ébavurage explosif ou ébavurage au gaz.
Comme les bavures ont une masse très faible, elles brûlent instantanément, tandis que le composant principal (acier, aluminium, fonte, acier inoxydable) reste intact.
Avantage clé : élimination complète des bavures dans les géométries complexes
Contrairement aux méthodes manuelles ou utilisant des outils, l’ébavurage thermique :
- atteint chaque trou, orifice et canal interne
- élimine les bavures dans toutes les directions
- élimine les particules détachables

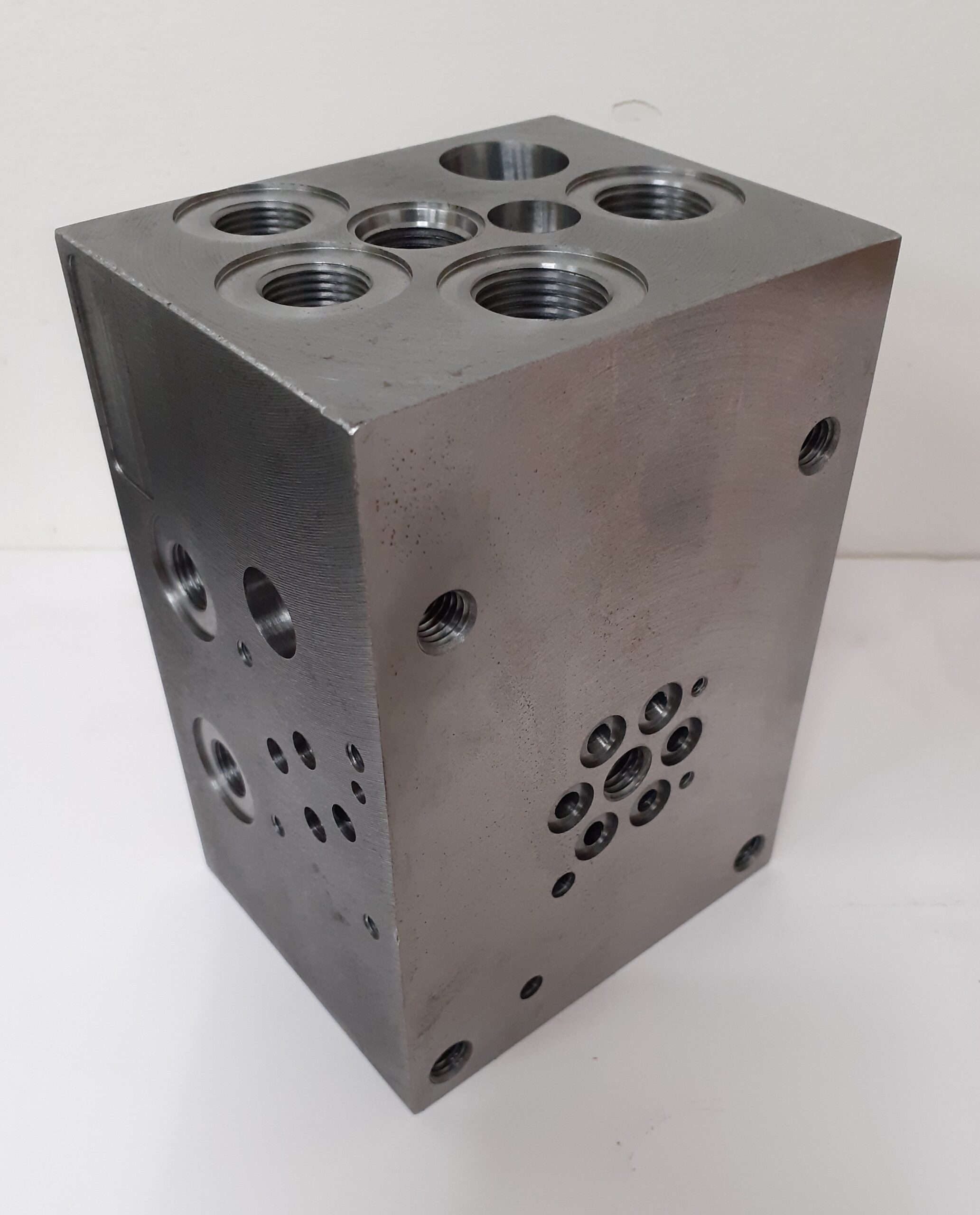

Cela le rend idéal pour les blocs hydrauliques.
Amélioration de la finition des arêtes et de la propreté
L’ébavurage thermique minimise la contamination résiduelle et améliore la finition au niveau des arêtes critiques, avec :
- des passages internes plus propres
- une meilleure préparation au revêtement
- une assurance qualité renforcée
Associé à un nettoyage après ébavurage thermique approprié (opérations en salle propre, filtration, inspection), il garantit que les composants sont prêts pour des applications haute performance.
Impact direct sur les performances du système hydraulique
Un ébavurage efficace améliore directement :
Le circuit hydraulique et son efficacité
- des canaux hydrauliques plus lisses
- une turbulence réduite
- des conditions d’écoulement optimales
La fiabilité des composants
- une durée de vie prolongée des pompes
- un meilleur fonctionnement des vannes
- une usure réduite des joints et des actionneurs
La stabilité du système
- un contrôle de pression constant
- un meilleur contrôle directionnel
- des taux de défaillance réduits
TEM, une solution concrête pour la performance industrielle
Les environnements de fabrication hydrauliques actuels exigent :
- une plus grande précision
- des géométries complexes
- une production évolutive
- un contrôle qualité strict
Pour les fabricants qui cherchent à réduire les défauts, à améliorer la qualité des produits, à minimiser les coûts de maintenance et à garantir la fiabilité des performances des systèmes hydrauliques, l’ébavurage thermique offre une solution pratique, efficace et éprouvée.
L’ébavurage thermique s’intègre parfaitement aux processus de fabrication modernes :
- compatible avec les flux de travail d‘usinage CNC
- évolutif pour la production en série
- adapté à de nombreux matériaux (aluminium, acier inoxydable, fonte…)
Passez à l’étape suivante avec Extrude Hone
Dans le domaine des équipements lourds et des systèmes hydrauliques, l’ébavurage n’est pas une option ! Une seule bavure peut compromettre tout un circuit hydraulique, mais un processus d’ébavurage efficace garantit que cela n’arrivera jamais.
Si votre équipe est confrontée à des difficultés telles que :
- l’élimination des bavures dans des blocs hydrauliques
- les risques de contamination
- des résultats d’ébavurage aléatoires…
Il est peut-être temps d’explorer des solutions d’ébavurage avancées.
Contactez notre équipe pour en savoir plus sur nos services d’ébavurage et notre technologie, demandez un devis pour vos composants et commencez dès aujourd’hui à améliorer la fiabilité de votre production !
