Finition des systèmes hydrauliques aérospatiaux pour un débit et une fiabilité améliorés
La finition des systèmes hydrauliques aérospatiaux détermine les performances tant par la qualité de l’écoulement interne au sein du circuit hydraulique que par l’architecture du système elle-même. La continuité de l’écoulement, la propreté interne et l’intégrité des surfaces déterminent l’efficacité avec laquelle l’énergie hydraulique est transmise et convertie en mouvement mécanique contrôlé.
Dans les applications critiques pour le vol, telles que les trains d’atterrissage, les commandes de vol et les systèmes de freinage, même de légères anomalies internes microscopiques au sein des blocs hydrauliques, des vannes ou des actionneurs peuvent se propager à travers le circuit et dégrader les performances du système.
C’est pourquoi la finition des systèmes hydrauliques aérospatiaux doit être conçue non seulement pour garantir la précision de la conception, mais aussi pour optimiser l’écoulement interne avant la mise en service.
Extrude Hone facilite cette transition grâce à des technologies de finition avancées qui contrôlent la géométrie interne, éliminent les défauts et stabilisent le comportement hydraulique au niveau des composants et du système.
La finition des systèmes hydrauliques aérospatiaux en résumé :
- Les performances des systèmes hydrauliques aérospatiaux dépendent de l’intégrité de l’écoulement interne à travers le circuit hydraulique
- Même des défauts de surface mineurs au niveau des blocs hydrauliques, des vannes ou des actionneurs peuvent perturber le comportement de l’écoulement et réduire la stabilité de la pression
- Les imperfections internes peuvent affecter l’efficacité de l’ensemble du système une fois le composant en service
- À mesure que les systèmes aérospatiaux deviennent plus compacts et plus complexes, la qualité de l’écoulement interne devient un facteur clé limitant les performances
- La fiabilité, la réactivité et la durée de vie dépendent de plus en plus de l’état des surfaces internes
- Les procédés de finition de précision garantissent des passages hydrauliques propres, stables et contrôlés avant la mise en service
- Les technologies de finition avancées réduisent le risque de contamination et améliorent la fiabilité globale du système hydraulique
Pourquoi la finition des systèmes hydrauliques aérospatiaux influe sur les performances et l’intégrité de l’écoulement interne
Les systèmes hydrauliques aérospatiaux fonctionnent sous haute pression et doivent offrir des performances constantes pour plusieurs fonctions simultanées.
L’efficacité du système dépend :
- de la stabilité de la pression du fluide hydraulique
- de la prévisibilité de l’écoulement
- du temps de réponse des actionneurs
- de la précision de commande des vannes
- de l’intégrité des joints
- de la résistance à la contamination
À mesure que les systèmes deviennent plus compacts et plus puissants, les géométries internes se complexifient, ce qui amplifie l’impact des microdéfauts tels que les bavures, la rugosité et les interruptions d’écoulement.
Ces imperfections ne se limitent pas à une zone : elles affectent la stabilité hydraulique, la réactivité et la fiabilité à long terme de l’ensemble du système.
Les limites de la fabrication conventionnelle

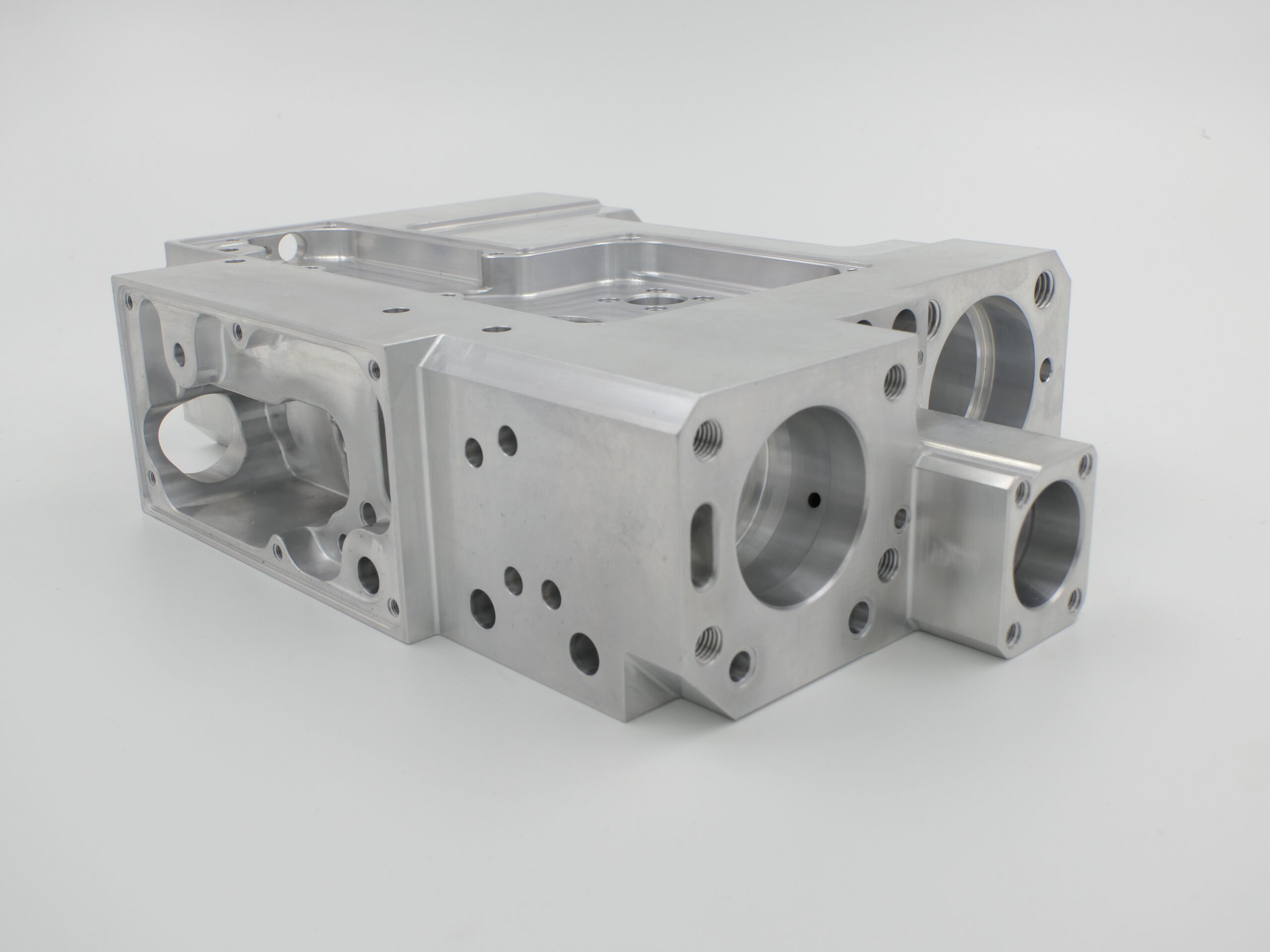

L’usinage CNC offre une précision dimensionnelle, mais ne garantit pas la qualité fonctionnelle interne. Dans les composants hydrauliques complexes tels que les blocs hydrauliques, les blocs de vannes et les carters d’actionneurs, les passages internes présentent souvent :
- la formation de bavures aux intersections
- des transitions d’arêtes vives
- des irrégularités de surface
- des micro-perturbations d’écoulement
Les méthodes conventionnelles d’ébavurage et de nettoyage ne permettent pas d’accéder de manière fiable à ces géométries ni de les contrôler, ce qui entraîne une variabilité des performances hydrauliques et une sensibilité accrue à la contamination.
Comment l’état de surface influe directement sur les performances du système hydraulique
Tout système hydraulique aérospatial repose sur un mouvement du fluide contrôlé et prévisible.
L’état des surfaces internes influe directement sur :
- la stabilité de la pression hydraulique
- l’efficacité du débit
- les pertes de charge
- la génération de turbulences
- le temps de réponse des actionneurs
- la précision des vannes
- les performances d’étanchéité
- la transmission de la puissance hydraulique
Les surfaces rugueuses augmentent le frottement entre le fluide hydraulique et les parois des composants, ce qui génère des turbulences et réduit l’efficacité.
Les bavures ou imperfections aux intersections des circuits peuvent partiellement obstruer les passages, entraînant une répartition inégale du débit et des chutes de pression localisées.
Le risque caché des bavures, des arêtes vives et de la contamination interne
Les bavures comptent parmi les risques de fabrication les plus critiques dans les systèmes hydrauliques aérospatiaux.
Même de petites particules peuvent circuler au sein du système et entraîner :
- une contamination du fluide hydraulique
- une usure prématurée des composants
- un dysfonctionnement des servovalves
- un grippage des actionneurs
- des dommages aux joints
- des fuites
- une instabilité de la pression
- des besoins de maintenance accrus
- une défaillance du système hydraulique
Les arêtes internes vives augmentent également les risques liés à l’assemblage et à la fatigue à long terme en raison de concentrations de contraintes localisées
Les méthodes d’ébavurage traditionnelles s’avèrent insuffisantes pour les composants hydrauliques aérospatiaux modernes, en raison de la complexité de leurs géométries internes. Les blocs hydrauliques, les servovalves, les corps d’actionneurs et les carters de pompes ne peuvent souvent pas être traités correctement à l’aide d’outils manuels, de brosses, de méthodes de découpe mécaniques ou de lavage à haute pression.
Par conséquent, ces approches ne garantissent pas la répétabilité, une géométrie contrôlée des arêtes, un écoulement interne optimisé et une qualité de surface homogène.
Technologies de finition par extrusion-polissage pour les systèmes hydrauliques aérospatiaux

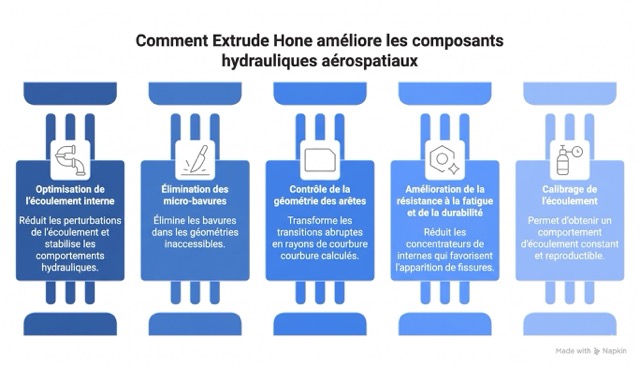

Extrude Hone propose des technologies complémentaires conçues pour optimiser les composants hydrauliques aérospatiaux en fonction de la géométrie, du matériau et des exigences de performance.
| Technologie | Principe de fonctionnement | Application principale | Impact sur l’ingénierie au niveau du système |
|---|---|---|---|
| Usinage par écoulement abrasif (AFM) | Un milieu abrasif viscoélastique s’écoule à travers les passages internes pour affiner mécaniquement les surfaces et les arêtes. | Blocs hydrauliques, corps de vannes, composants de train d’atterrissage. | Stabilise l’architecture de l’écoulement interne, réduit la propagation des turbulences, améliore l’efficacité du circuit. |

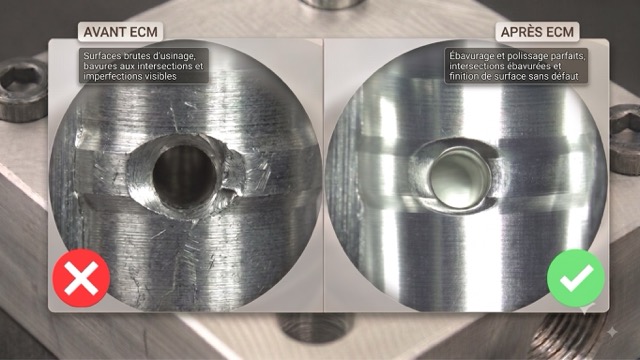

| Usinage électrochimique (ECM) | La dissolution anodique contrôlée enlève de la matière sans contrainte mécanique. | Géométries de blocs hydrauliques de haute précision, alliages aérospatiaux conducteurs. | Préserve l’intégrité dimensionnelle, élimine l’introduction de contraintes, améliore la cohérence de l’étanchéité. |
| Ébavurage thermique (TEM) | Une réaction thermique contrôlée élimine simultanément les bavures dans les cavités fermées. | Boîtiers hydrauliques à grand volume, corps de pompes, assemblages complexes. | Augmente l’évolutivité de la production tout en garantissant une propreté interne uniforme. |
| Microflow | Un fluide abrasif à faible viscosité traite les micro-passages et les éléments de dosage. | Servovalves, orifices, limiteurs de débit. | Améliore la précision du dosage et la répétabilité du débit dans les systèmes de commande hydraulique de précision. |
Impact sur les systèmes aérospatiaux et avantages au niveau du système
Dans l’ensemble des systèmes hydrauliques aérospatiaux, ces améliorations se traduisent par un fonctionnement plus stable, plus efficace et plus prévisible des fonctions critiques de l’avion, notamment le déploiement du train d’atterrissage, les systèmes de freinage, l’actionnement des commandes de vol et la réponse hydraulique en cas d’urgence.
Au-delà des composants individuels, la finition de précision renforce le système hydraulique dans son ensemble. Elle améliore la fiabilité globale en réduisant la variabilité interne et en garantissant un comportement plus homogène du fluide sur l’ensemble du circuit hydraulique.
En minimisant les défauts internes, les bavures et les irrégularités de surface, ces procédés renforcent également la résistance à la contamination et à l’usure, qui constituent les principaux facteurs de dégradation des systèmes hydrauliques au fil du temps.
D’un point de vue de la fabrication et de l’exploitation, cela se traduit par des systèmes hydrauliques nécessitant moins d’entretien, offrant une disponibilité accrue et garantissant des marges de sécurité accrues sur les plateformes commerciales, militaires et aérospatiales.
Extrude Hone face aux fournisseurs traditionnels de systèmes hydrauliques aérospatiaux
Contrairement aux fabricants traditionnels de systèmes hydrauliques qui se concentrent principalement sur les composants et les assemblages, Extrude Hone s’intéresse à un autre niveau de performance : la géométrie fonctionnelle interne.
Alors que les autres entreprises optimisent la production et la distribution de puissance hydraulique ainsi que la conception des composants, Extrude Hone se concentre sur le conditionnement fonctionnel post-usinage des voies d’écoulement internes.
Cette distinction est cruciale dans les systèmes aérospatiaux modernes où :
- les limites de performance sont de plus en plus déterminées par des défauts internes à l’échelle microscopique
- l’efficacité du système dépend de la qualité de l’écoulement, et pas seulement de la conception des composants
- la fiabilité est étroitement liée à la contamination et à l’état de surface
Extrude Hone agit donc comme une couche technologique facilitatrice entre l’usinage et la performance finale du système hydraulique
