Des blocs hydrauliques fiables pour une distribution optimale des fluides

Dans les systèmes hydrauliques industriels, chaque arête d’un bloc hydraulique a son importance. Même une minuscule bavure dans une cavité interne ou une irrégularité au niveau d’un orifice de vanne peut réduire l’efficacité hydraulique, entraîner une contamination par des bavures et raccourcir la durée de vie des composants en aluminium, en acier inoxydable ou en fer.

L’ébavurage est plus qu’une simple finition : c’est un processus essentiel qui garantit la circulation fluide de l’huile hydraulique, du gaz ou d’autres fluides, optimisant ainsi l’efficacité énergétique et les performances du système.

Extrude Hone propose des solutions complètes pour l’ébavurage des blocs hydrauliques, des blocs de vannes et d’autres composants hydrauliques, en utilisant une technologie avancée d’ébavurage thermique (TEM) afin de produire des pièces fiables et sans bavures pour les applications industrielles.

QU'EST-CE QU'UN BLOC HYDRAULIQUE ?

Les blocs hydrauliques sont des composants centraux des systèmes hydrauliques industriels, contrôlant et dirigeant le flux de fluide comprimé à travers de multiples sorties.

Ils garantissent une distribution précise des fluides afin de soutenir les performances du système et l’efficacité énergétique.

Un bloc hydraulique comprend généralement plusieurs vannes, filetages et points de contrôle qui permettent aux opérateurs de réguler, surveiller et diriger le flux de fluide avec une perte d’énergie minimale et une grande précision.

Ils gèrent l’air, l’huile, le gaz ou le liquide à l’intérieur des passages internes, des trous transversaux et des cavités, ce qui les rend essentiels pour les systèmes hydrauliques, pneumatiques, de refroidissement, de lubrification et d’alimentation en carburant.

Pourquoi les blocs hydrauliques sont-ils importants ?

Les blocs hydrauliques améliorent la sécurité, la fiabilité, la vitesse et la précision dans les applications de transmission hydraulique. Une distribution correcte des fluides permet :

Une meilleure distribution des fluides : gérer de nombreuses lignes à partir d’un seul dispositif, réduisant ainsi la complexité de la tuyauterie.
L’efficacité énergétique : un contrôle précis aide à prévenir les fuites et permet d’économiser de l’énergie.
Rentabilité : la réduction du nombre de vannes et de raccords diminue les coûts de matériaux et de main-d’œuvre.
Compacité : la réduction des tuyauteries et des raccords rend le système plus petit, plus fiable et plus facile à entretenir.

COMMENT FONCTIONNENT LES BLOCS HYDRAULIQUES ?

Un bloc hydraulique comporte généralement un bloc central doté de plusieurs orifices reliés à différentes conduites de fluide. Les vannes situées sur ces orifices contrôlent le débit, la pression et la direction des fluides :

Mécanismes de contrôle : les vannes régulent le débit vers des zones spécifiques du système.
Régulation et mesure de la pression : certains blocs hydrauliques intègrent des composants permettant de maintenir et de mesurer la pression du fluide.
Contrôle et mesure du débit : les régulateurs et débitmètres aident à surveiller et à maintenir un écoulement constant du fluide.

Il en existe trois types principaux, en fonction de la complexité du système et des besoins de personnalisation :

Blocs hydrauliques à bloc unique: systèmes compacts et simples comportant moins de commandes.
Blocs assemblés à partir d’éléments connectés : leur conception peut être étendue pour des applications complexes.
Blocs hydrauliques sur mesure: conçus pour répondre aux exigences spécifiques d’un projet.

POURQUOI L'EBAVURAGE THERMIQUE POUR LES BLOCS HYDRAULIQUES ?

Les blocs hydrauliques sont complexes et présentent souvent des passages internes tortueux, ce qui rend l’élimination des bavures difficile. Les méthodes traditionnelles sont chronophages et sources d’erreurs.

La technologie TEM d’Extrude Hone réduit les temps de cycle, élimine les retouches et améliore l’efficacité de la production, offrant des blocs hydrauliques sans bavures d’une qualité constante.

Grâce à la technologie TEM, les blocs hydrauliques peuvent être ébavurés à l’intérieur comme à l’extérieur en moins d’une minute, ce qui réduit les coûts de main-d’œuvre tout en offrant une solution automatisée et fiable pour les systèmes hydrauliques.

Présentation de la technologie TEM

L’ébavurage thermique (TEM) utilise un processus de combustion qui n’entre pas en contact avec la surface du bloc hydraulique. Une chambre hermétique est remplie de méthane et d’oxygène, et une étincelle enflamme le mélange, produisant une vague de chaleur pouvant atteindre 3 333 °C. Ce processus oxyde les bavures et les bavures de moulage, sans altérer la forme ni les propriétés du matériau.

La technologie TEM permet d’accéder à toutes les parties d’un bloc hydraulique, y compris les cavités internes et les trous transversaux les plus complexes, ce qui la rend supérieure aux méthodes d’ébavurage traditionnelles.

Pourquoi choisir le TEM ?

Couverture à 100 % : le TEM atteint toutes les surfaces internes et les intersections.
Rapide et économique : des centaines de blocs hydrauliques par heure, temps de cycle < 1 minute.
Pas de bavures secondaires : élimine la contamination et les défauts courants dans les méthodes manuelles.
Polyvalence des matériaux : fonctionne sur l’acier, l’acier inoxydable, l’aluminium et la fonte.
Régularité : réduit les erreurs humaines et garantit des résultats de haute qualité et reproductibles.

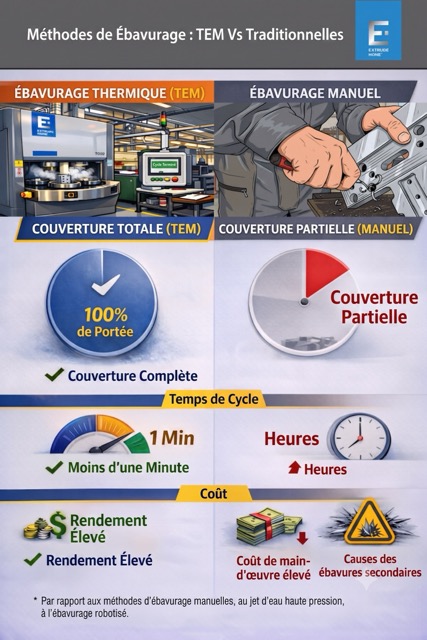

TEM VS MÉTHODES D'ÉBAVURAGE TRADITIONNELLES

Caractéristique	TEM	Ebavurage manuel	Jet d'eau haute pression	Ebavurage robotisé
Portée	100 % (le gaz atteint tous les vides)	Uniquement dans le champ de vision	Dans le champ de vision	Limitée par l'accès de l'outil
Durée du cycle	< 1 minute	Heures	Minutes	Entre quelques secondes et quelques minutes
Rentabilité	Elevée	Faible	Moyenne à élevée	Moyenne
Bavures secondaires	Aucune	Possibles	Possibles	Possibles
Risque de retouches	Nul	Elevé	Faible	Moyen
Variété des matériaux	Elevée (tous sauf cuivre, titane et magnésium)	Limitée	Limitée	Limitée

Avantages pour l’industrie

La technologie TEM d’Extrude Hone offre plusieurs avantages industriels au-delà de l’ébavurage :

Temps de production réduits : la technologie TEM ébavure les pièces en moins d’une minute.
Coûts réduits : élimine la dépendance à la main-d’œuvre qualifiée.
Rendement augmenté : traite des centaines de blocs hydrauliques par heure.
Sécurité et fiabilité accrues : l’élimination complète des bavures réduit les pannes d’équipement.
Qualité constante : chaque pièce répond aux mêmes normes élevées.

LA PROPOSITION D'EXTRUDE HONE

Depuis plus de 40 ans, Extrude Hone est à la pointe de la technologie d’ébavurage thermique, fournissant des solutions sur mesure pour les secteurs de l’automobile, de l’aérospatiale et de la transmission hydraulique. La technologie TEM réduit le temps d’ébavurage de plusieurs heures à quelques minutes tout en améliorant la qualité et la fiabilité.

Nous offrons une assistance complète pour la technologie TEM, de la première consultation aux services après installation :

Études de faisabilité : évaluation de l’adéquation de la technologie TEM à votre production.
Formation et configuration : instructions complètes pour optimiser l’utilisation du système.
Assistance après installation : service continu et optimisation des processus.

NOS SOLUTIONS POUR L'ÉBAVURAGE DES BLOCS HYDRAULIQUES

T250

Pièces de petite à moyenne taille, blocs hydrauliques compacts.

Découvrez T250

T350 & T450

Pièces plus grandes, production à grand volume.

Découvrez T350 & T450

Sous traitance

Systèmes TEM sur mesure pour des exigences de production spécifiques.

Voici quelques exemples illustrant comment la technologie TEM a aidé nos clients à obtenir d’excellents résultats :

Unitech : réduction des délais de 3 jours à 2 heures et augmentation de la production de 30 %.
Custom Design Components (CDC) : réduction de moitié des coûts de main-d’œuvre tout en respectant des normes de qualité élevées.
Tomenson : utilisation de la technologie TEM pour réduire le temps nécessaire à l’ébavurage manuel de chaque pièce de 90 minutes à 16 minutes, rendant ainsi leur chaîne de production plus efficace.
Precision Machining Services: réduction des besoins en ébavurage manuel et flexibilité de production accrue, ce qui a permis d’accélérer les délais d’exécution et de réduire les coûts de main-d’œuvre.
Metal Processing Solutions: L’entreprise s’est débarrassée de deux machines et les a remplacées par un seul équipement TEM d’Extrude Hone. Cela a simplifié le travail et réduit le nombre de personnes nécessaires à son fonctionnement à une seule par équipe.

Boostez votre production de blocs hydrauliques grâce à la technologie TEM :

Contactez Extrude Hone pour obtenir un devis ou des informations techniques.
Achetez un système TEM ou explorez les options d’externalisation.
Obtenez des blocs hydrauliques sans bavures et de haute qualité, de manière efficace et constante.

LAISSEZ-NOUS LE FAIRE POUR VOUS

ETUDES DE CAS

Découvrez notre expertise en matière de TEM et de blocs hydrauliques

LES PETITES BAVURES ENTRAÎNENT DE GRAVES PROBLÈMES

Les petites bavures peuvent sembler insignifiantes, mais …

BLOCS HYDRAULIQUES POUR EQUIPEMENTS LOURDS

La fiabilité des machines dépend des performances du système hydraulique.

MINES – LE TÉMOIGNAGE D’UN CLIENT INDIEN

D’un contrat TEM à une machine T250 installée en interne

TEMOIGNAGE DE CUSTOM DESIGN COMPONENTS

« Choisir Extrude Hone comme partenaire était une évidence. »

TEMOIGNAGE DE TOMENSON

On ne saurait trop insister sur l’importance d’un bloc hydraulique correctement ébavuré.

Plus d'articles dans notre blog

FAQ SUR LE TEM ET L'ÉBAVURAGE DES BLOCS HYDRAULIQUES

Qu'est-ce que l'ébavurage thermique (TEM) ?

Le TEM est une méthode permettant d’éliminer les bavures et autres impuretés d’une pièce sans la toucher. Il fonctionne en envoyant une onde de chaleur via un système d’allumage par étincelle, qui oxyde les bavures et les impuretés en quelques instants.

Sur quels types de matériaux le TEM peut-il être utilisé ?

Il fonctionne bien sur des matériaux tels que la fonte, l’acier, l’acier inoxydable et l’aluminium. En revanche, il ne fonctionne pas avec le cuivre, le titane ou le magnésium

À quelle vitesse le procédé d'ébavurage TEM fonctionne-t-il ?

Le TEM peut traiter des centaines de pièces par heure, et le temps moyen nécessaire pour traiter une pièce est inférieur à une minute.

Le TEM peut-il éliminer les bavures sur des blocs hydrauliques complexes ?

Oui, le TEM est idéal pour l’ébavurage de blocs hydrauliques complexes, quel que soit le nombre de canaux internes ou la complexité de leur conception. Le gaz utilisé dans le TEM atteint chaque partie du composant, garantissant ainsi l’élimination de toutes les bavures.

Le TEM offre-t-il un bon rapport qualité-prix ?

Le TEM est très rentable, car le coût des pièces ne représente que quelques centimes en gaz et en électricité. La réduction des coûts de production est également due à la diminution du travail manuel et à la réduction de la durée des cycles.
